Przekładnia rehabilitacyjna roweru (382531)

Przedmiotem wynalazku jest przekładnia rehabilitacyjna roweru, przeznaczona do rehabilitacji mięśni rowerzysty, zwłaszcza brzucha i krzyża oraz mięśnie je łączące. Znana z polskiego opisu patentu PL nr 170606 przekładnia łańcuchowa o ciągłej regulacji przełożenia składa się z jednego czynnego koła łańcuchowego o owalnym kształcie oraz dwóch biernych kół łańcuchowych, o różnej liczbie zębów, ułożyskowanych na wspólnej osi, związanych z piastą koła roweru za pomocą sprzęgieł jednokierunkowych.

Łańcuch opasuje czynne oraz dwa bierne koła łańcuchowe i jest napinany za pomocą sprężyście zamocowanego koła napinającego, na którym łączą się oba jego końce. Przekładnia ta umożliwia obracanie pedałami w obu kierunkach, przy czym zmiana ta powoduje zmianę jej przełożenia oraz częściowo zamianę pracujących mięśni rowerzysty.

Istota przekładni według wynalazku, polega na tym, że na osi pedałów ma osadzony bezwładnik zabezpieczony przed obrotem uchwytem. Bezwładnik wykonany jest w postaci koła z wycięciem półkolistym, po przeciwnej stronie wycięcia półkolistego umocowana jest przeciwwaga.

Przekładnia łańcuchowa według wynalazku, na osi suportu z kwadratowymi końcówkami, ma zamontowane korby z pedałami z jednej jej strony. Pedały roweru są wyposażone w noski lub zaczepy na buty takie jak w rowerach wyścigowych. Dla ułatwienia jednoczesnego podciągania nóg, przekładnię wyposażono w bezwładnik z przeciwwagą zamocowaną na osi korb. Rower z takim kołem zamachowym można nie tylko używać stacjonarnie, przy zdjętym łańcuchu, ale też na drogach. Oczywiście w ograniczonym zakresie i raczej po płaskim terenia. Pomimo braku hamowania wysiłek w czasie ćwiczenia na takim stacjonarnie użytym rowerze jest znaczny. Tak, że po pół godzinnym ćwiczeniu odczuwa się zmęczenie i to niezależnie od prędkości jednoczesnego obracania korbami. Dzieje się tak, ponieważ wraz ze wzrostem prędkości maleje wysiłek potrzebny na jeden obrót, a z jej zmniejszaniem na odwrót. Wysiłek, w określonym czasie, można regulować przez zmianę momentu bezwładności bezwładnika. W czasie ćwiczenia pracują nie tylko mięśnie nóg, ale też brzucha i krzyża oraz mięśnie je łączące.

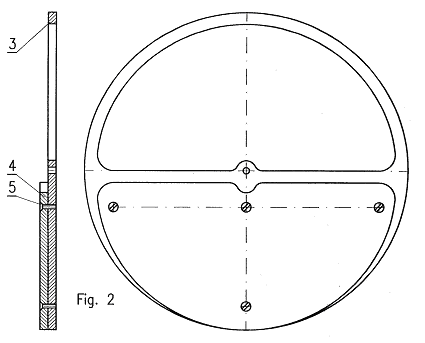

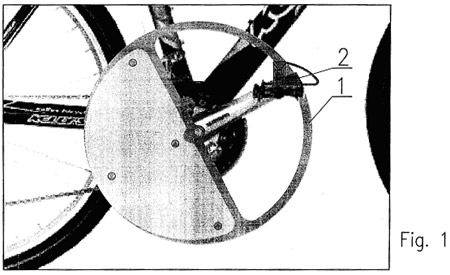

Przedmiot wynalazku w przykładzie realizacji jest uwidoczniony na rysunku, na którym fig. 1 przedstawia bezwładnik z przeciwwagą zamocowany na osi suportu, a fig. 2 - bezwładnik.

Przekładnia rehabilitacyjna roweru składa się z korb z pedałami zamocowanymi po jednej stronie ich osi i łańcucha z kołami łańcuchowymi oraz bezwładnika 1 osadzonego na tej osi, zabezpieczonego przed obrotem uchwytem 2. Bezwładnik 1 wykonany jest w postaci koła z wycięciem półkolistym 3, a po przeciwnej stronie wycięcia półkolistego 3 umocowana jest przeciwwaga 4. Przeciwwaga 4 jest połączona z bezwładnikiem 1 wkrętami 5. Pedały wyposażone są w noski lub zaczepy na buty tak jak w rowerach wyścigowych.
